2025年1月12日，房国豪教授团队在《Construction and building materials》发表了题为“Behavior of the interfacial transition zone in AAFS-based green recycled aggregate concrete at elevated temperatures”的研究论文。该研究揭示了碱激活飞灰-矿渣基绿色再生骨料混凝土（AAFS-RAC）在高温下界面过渡区（ITZ）的微观结构变化及其对力学性能的影响，为优化高温应用的AAFS-RAC提供了理论依据，并为ITZ改性以提高性能提出了潜在的方向。其中深圳大学高等研究院2021级本科生李芮熹和唐璇分别为第一作者和第二作者。深圳大学高等研究院房国豪教授为通讯作者，深圳大学为第一完成单位。

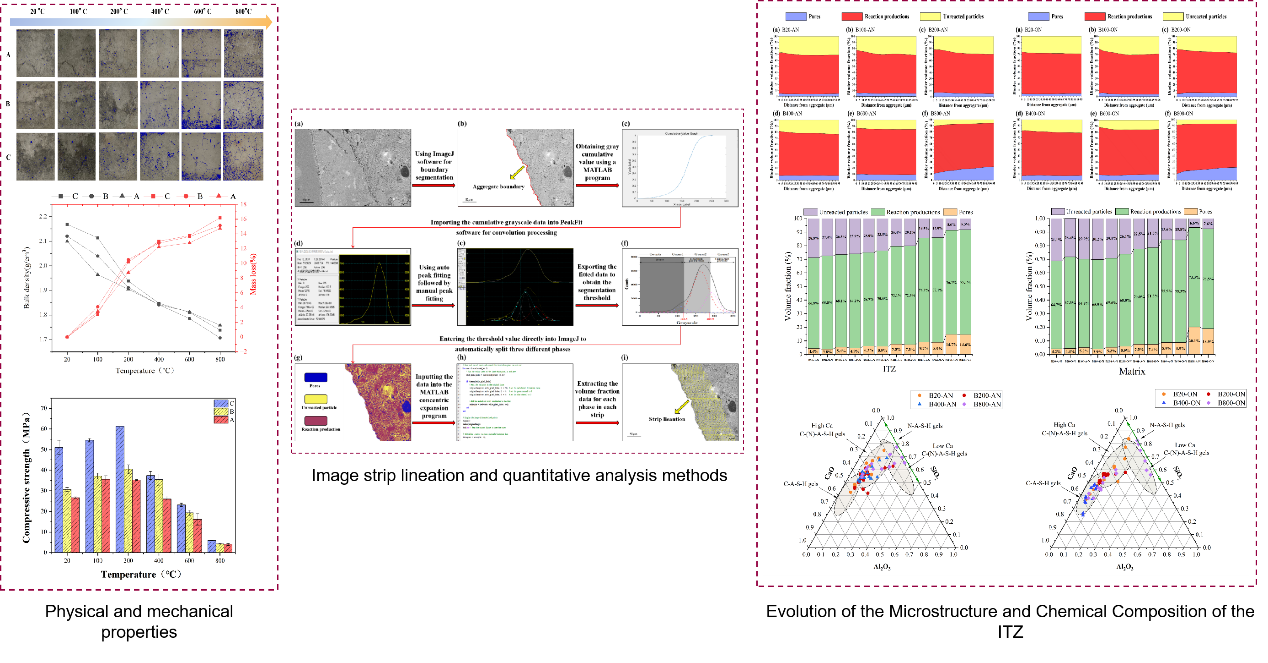

AAFS-RAC作为一种环保材料，具有替代传统波特兰水泥混凝土（PCC）的潜力。然而，目前对其在高温下的微观结构表现，特别是在与再生骨料（RA）相关的复杂界面过渡区（ITZ）的研究仍显不足。为此，本研究系统地探讨了含再生粗细骨料的AAFS-RAC在20°C至800°C温度范围内的物理与力学性能。通过扫描电镜（SEM）、背散射电子显微镜（BSEM）和能谱分析（EDS），研究了两种ITZ类型：A-N界面（无粘结骨料与新水泥浆）和O-N界面（旧水泥浆与新水泥浆）。研究结果表明，随着温度升高，各混合物的抗压强度首先升高，200°C时达到峰值，随后在600°C以上急剧下降，其中含25%矿渣的混合物表现出最高的残余强度。在400°C以下，O-N界面反应产物体积分数较高，尤其是C-A-S-H和高钙C-(N)-A-S-H凝胶，同时孔隙率低于A-N界面，从而改善了微观结构。超过400°C后，孔隙率在两个界面均有所增加，基体损伤超过ITZ退化。界面裂纹的扩展、孔隙的逐步形成以及基体中凝胶的分解，均加剧了高温性能的下降。

本研究得到国家重点研发计划、国家自然科学基金和深圳市低碳建筑材料与技术重点实验室的资助。

原文链接：https://authors.elsevier.com/c/1kQIr3O1E1c0C2
